PCB Afọwọkọ
Ìwòye Ìtàn: Ìyípadà láti "Oṣù" sí "Ọjọ́"
Nígbà tí a bá wo ìtàn ilé iṣẹ́ ẹ̀rọ itanna, iṣẹ́ PCB jẹ́ ìṣòro tó gùn gan-an nígbà kan rí.
- ▶ Ìgbà Àfọwọ́kọ (Àárín Ọ̀rúndún 20):Ní ìgbà àtijọ́, a máa ń lo àwọn wáyà "tójú-sí-àmì", èyí tó wúwo gan-an tí kò sì ṣeé gbẹ́kẹ̀lé. Dídé àwọn PCB jẹ́ ìgbésẹ̀ pàtàkì síwájú, ṣùgbọ́n ìlànà náà gbára lé ìkọ̀wé ọwọ́, ìfarahàn fíìmù, àti fífi kẹ́míkà ṣe é. Ìyípadà lè gba ọ̀sẹ̀ tàbí oṣù pàápàá.
- ▶ Ìwọ̀n àti Ìgbà CAM (Ìparí Ọ̀rúndún 20):Pẹ̀lú ìdàgbàsókè ìmọ̀ ẹ̀rọ kọ̀mpútà (CAM), ìrísí Gerber di ìlànà, èyí tó mú kí ìyàtọ̀ àkọ́kọ́ láàárín àwọn oní-nọ́ńbà àti àwọn iṣẹ́-ọnà jẹ́ ti oní-nọ́ńbà. Síbẹ̀síbẹ̀, ìlànà náà ṣì nílò fíìmù àti irinṣẹ́ tí a fi ń ṣe nǹkan (fún àpẹẹrẹ, àwọn ètò NC tí ń gbẹ́ nǹkan), èyí sì jẹ́ ohun tí ó nira.
- ▶ Ìyípadà Àwòrán Kíákíá (Ìbẹ̀rẹ̀ Ọ̀rúndún 21 - Lọ́wọ́lọ́wọ́):Íńtánẹ́ẹ̀tì, Laser Direct Imaging (LDI), ìwakọ̀ tí ó péye aládàáṣe, àti àwọn ohun èlò tí a fi ṣe àgbékalẹ̀ ló mú kí àwọn iṣẹ́ PCB aládàáṣe yára wáyé. Nípasẹ̀ ìṣètò lórí ayélujára, àwọn ìlà ìṣẹ̀dá aládàáṣe, àti àwọn nẹ́tíwọ́ọ̀kì ètò ìṣirò tó gbéṣẹ́, wọ́n ti fún àkókò ìdarí PCB láti "ọ̀sẹ̀" sí "ọjọ́", èyí tó yí eré náà padà ní pàtàkì.
-
※ Ẹ̀kọ́ Ìtàn:Ìlọsíwájú ìmọ̀ ẹ̀rọ kọ̀ọ̀kan ti dín àkókò kù láti "èrò" sí "ohun ara." Ìbísí iyára yìí ti yí ìdàgbàsókè ọjà padà láti "tẹ́tẹ́" onípele-gíga sí ìlànà tí ó ní owó pọ́ọ́kú tí ó jọra ti "ìyípadà kíákíá àti ìkùnà."
Ṣíṣe àgbékalẹ̀ kíákíá àti Ìjẹ́rìísí Ọjà: Flywheel fún Ìfilọ́lẹ̀ Ọjà Tó Yára
Ìníyelórí ìṣàpẹẹrẹ kíákíá kìí ṣe nínú iyára rẹ̀ nìkan, ṣùgbọ́n nínú bí ó ṣe ń fún gbogbo ìlànà ìfọwọ́sowọ́pọ̀ lágbára.
① Ìfìdíwọ̀n Iṣẹ́: Èyí ni ìgbésẹ̀ pàtàkì. Lẹ́yìn tí wọ́n bá ti kó pátákó jọ, àwọn onímọ̀ ẹ̀rọ máa ń ṣe àwọn ìdánwò agbára àti àtúnṣe ìpìlẹ̀ láti rí i dájú pé àwòrán káríkèé náà tọ́. Ṣíṣe àtúnṣe kíákíá ń jẹ́ kí àwọn ẹgbẹ́ oníṣẹ́ ọnà ṣàwárí àti ṣàtúnṣe àwọn àṣìṣe yíyan ẹ̀yà ara láàrín ọjọ́ díẹ̀.
② Ìdánilójú Iṣẹ́: Nínú àwọn ohun èlò ìgbóhùnsáfẹ́fẹ́ gíga, iyàrá gíga, tàbí agbára gíga, ìṣètò PCB ṣe pàtàkì sí ìdúróṣinṣin àmì, ìdúróṣinṣin agbára, àti Ìbáramu Electromagnetic (EMC). Àwọn àpẹẹrẹ àwòkọṣe ń jẹ́ kí ìdánwò yàrá ìwádìí ní ìbẹ̀rẹ̀ lè ṣe àyẹ̀wò bóyá a ti mú àwọn ìwọ̀n iṣẹ́ tó yẹ ṣẹ.
③ Ìfìdíkalẹ̀ DFM/DFA: Èyí ni Apẹrẹ fún Ìṣẹ̀dá/Ìfọwọ́sowọ́pọ̀. Pátákó ìṣiṣẹ́ náà ń jẹ́ kí àwọn onímọ̀ ẹ̀rọ ṣàyẹ̀wò ibi tí a gbé àwọn ẹ̀yà ara sí, àlàfo, ìṣàkóso ooru, àti bí ó ṣe yẹ fún ìṣètò aládàáṣe. Ṣíṣàwárí àwọn ìṣòro DFM/DFA ní kùtùkùtù máa ń dènà àdánù ńlá nígbà tí a bá ń ṣe iṣẹ́ púpọ̀.
④ Ìfìdíkalẹ̀ Ìdánilójú Ẹ̀rọ àti Fọ́ọ̀mù: Àwọn àpẹẹrẹ ìṣàpẹẹrẹ ń ran lọ́wọ́ láti rí i dájú pé ìwọ̀n, ìrísí, àti ipò ìsopọ̀ PCB bá àpò ọjà náà mu dáadáa, èyí sì ń fúnni ní ìwífún pípéye fún ìṣètò ẹ̀rọ.
※ Ìrònú Ìyára: Ìyípadà kíákíá kọ̀ọ̀kan tí a ń pè ní "design-prototype-validate" máa ń mú ewu kúrò. Bí ìyípadà náà bá ṣe kúrú tó, bẹ́ẹ̀ náà ni a ṣe lè parí àwọn ìyípadà ìfọwọ́sowọ́pọ̀ ní àkókò kan, èyí tí yóò mú kí ọjà náà dàgbà sí i, yóò sì rí i dájú pé ìyípadà sí iṣẹ́jade ọjà náà rọrùn, yóò sì jẹ́ kí ọjà náà bẹ̀rẹ̀ sí í gbilẹ̀ dáadáa.
Awọn Ilọsiwaju Imọ-ẹrọ: Ipilẹ ti Iṣelọpọ Yara
A lo awọn imọ-ẹrọ pataki pupọ lati ṣe agbekalẹ apẹrẹ iyara ode oni:
-
Àwòrán Lésà tààrà (LDI)
Ó rọ́pò fíìmù ti ara nípa lílo lésà láti ya àwòrán photoresist tààrà, ó ń fúnni ní ìṣedéédé gíga, iyàrá, àti àtúnṣe fún ìṣẹ̀dá kékeré àti àdàpọ̀ gíga.
-
Àdáṣiṣẹ́ àti Ìṣiṣẹ́ Oní-nọ́ńbà
Láti Àyẹ̀wò Ojú Aládàáṣe (AOI) sí ìdánwò ìwádìí ìfò àti ìtọ́jú ohun èlò aládàáṣe, àwọn ìlànà wọ̀nyí dín ìfọwọ́sowọ́pọ̀ ọwọ́ kù, èyí sì ń mú kí iṣẹ́ ṣíṣe àti ìdúróṣinṣin pọ̀ sí i.
-
Àwọn Ohun Èlò Iṣẹ́ Gíga
Ọ̀pọ̀lọpọ̀ ohun èlò, láti FR-4 dé ìwọ̀n ìgbàlódé/ìpàdánù díẹ̀ (fún àpẹẹrẹ, Rogers), high-Tg, àti flexible substrates (PI), ń bá àìní kíákíá ti onírúurú ohun èlò mu.
-
Àwọn Pẹpẹ Ìfọwọ́sowọ́pọ̀ Lórí Ayélujára
Àwọn oníbàárà máa ń fi àwọn fáìlì Gerber ránṣẹ́ lórí ayélujára, ètò náà sì máa ń ṣe àgbéyẹ̀wò DFM láìfọwọ́sí, ó sì máa ń fúnni ní àwọn gbólóhùn lẹ́sẹ̀kẹsẹ̀, èyí sì máa ń mú kí ìlànà àṣẹ náà rọrùn.
Wọpọ PCB Orisi ati Key ilana paramita awọn ibeere
A lo awọn imọ-ẹrọ pataki pupọ lati ṣe agbekalẹ apẹrẹ iyara ode oni:

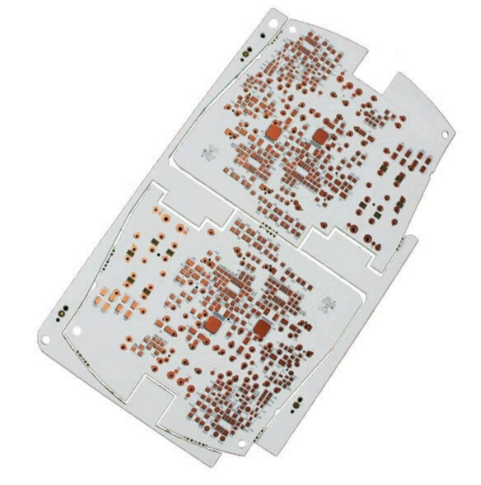

| Ẹ̀gbẹ́ Kanṣoṣo | Owó tó kéré jùlọ, ìṣètò tó rọrùn. A ń lò ó nínú ẹ̀rọ itanna oníbàárà tó ní ìwọ̀n kékeré. | Sisanra Páádì: 1.0mm, 1.6mm |

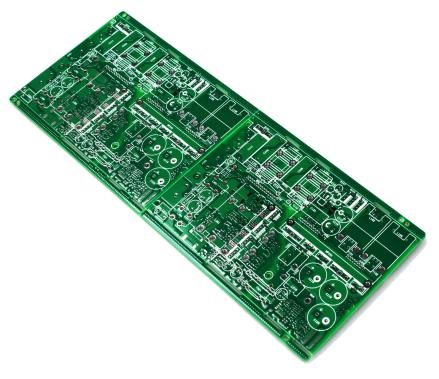

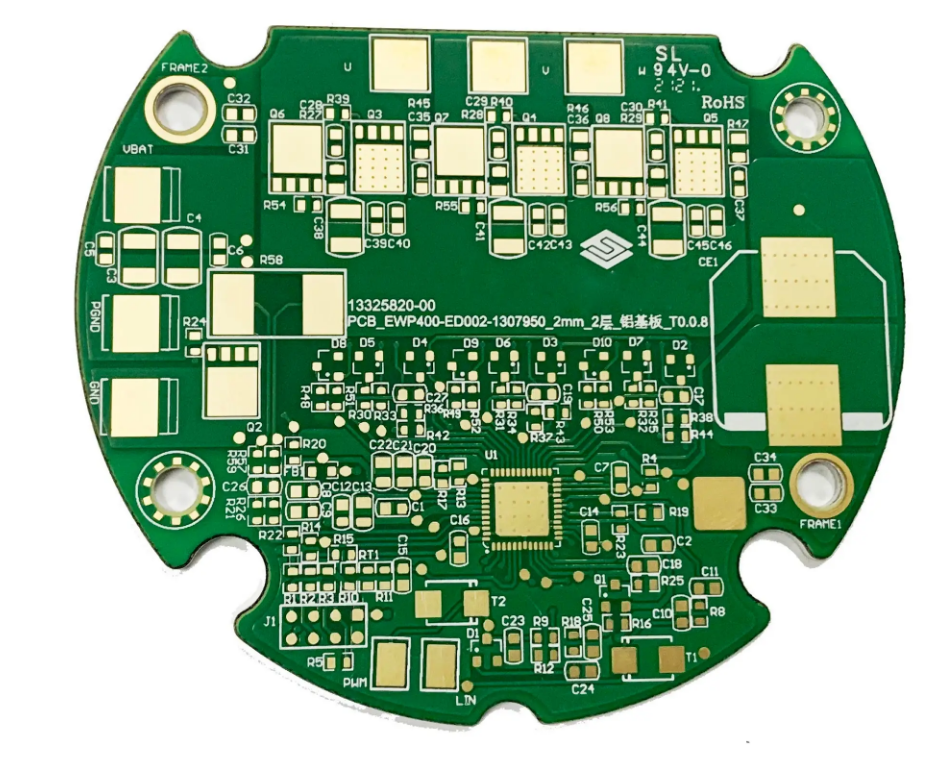

| Ẹ̀gbẹ́ Méjì | Irú ọ̀nà tí ó wọ́pọ̀ jùlọ, ọ̀nà ìdarí ní ẹ̀gbẹ́ méjèèjì. A ń lò ó nínú ọ̀pọ̀lọpọ̀ àwọn ọjà ẹ̀rọ itanna tí a mọ̀. | Sisanra Páádì: 1.0mm, 1.6mm |

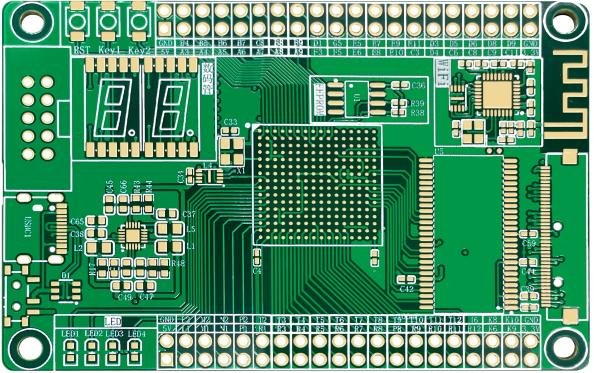

| Ọ̀pọ̀lọpọ̀ Fẹ́ẹ́rẹ́ | Iṣẹ́ gíga, iṣẹ́ gíga. A ń lò ó nínú àwọn ẹ̀rọ alágbéka bíi fóònù alágbèéká, àwọn ìṣàkóso ilé-iṣẹ́, àti àwọn ohun èlò ìbánisọ̀rọ̀. | Àwọn Fẹ́ẹ̀lì: 4-12 (wọ́pọ̀) |
| Ìgbohùngbà/Ìyára Gíga | Pípàdánù díẹ̀, Dk/Df tó dúró ṣinṣin. A lò ó nínú 5G, radar, ìbánisọ̀rọ̀ sátẹ́láìtì. | Ohun elo: Rogers, Taconic, ati bẹbẹ lọ. |

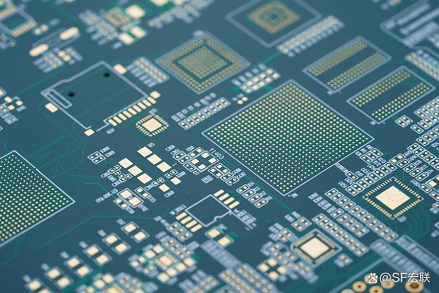

| HDI | Asopọmọra Giga-Density, nlo awọn micro-vias. Fun awọn ẹrọ alagbeka ti o ni aaye ti o ni opin. | Ìtọ́pasẹ̀/Ààyè tó kéré jù: ≤0.075mm |

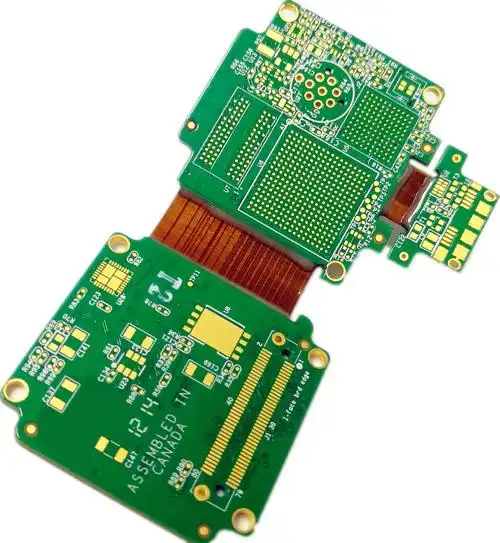

| Ìrọ̀rùn/Ìrọ̀rùn-Rígìdì | A lè tẹ̀, àkójọpọ̀ 3D. A ń lò ó nínú àwọn kámẹ́rà, àwọn ẹ̀rọ ìṣègùn, àti àwọn ohun èlò tí a lè wọ̀. | Sẹ́ẹ̀tì: Polyimide (PI) |
Ìparí
Ṣíṣe àgbékalẹ̀ PCB kíákíá ti yípadà láti iṣẹ́ ìrànlọ́wọ́ sí òpó ìlànà ti ìṣẹ̀dá ẹ̀rọ itanna òde òní. Ó fi ìmọ̀ ọgbọ́n orí R&D òde òní hàn gbangba pé "àkókò ni ọjà, ìfọwọ́sowọ́pọ̀ sì ni ìníyelórí." Nípa lílóye pàtàkì rẹ̀, kíkọ́ ẹ̀kọ́ láti inú àwọn àṣà àti ìlọsíwájú ìmọ̀ ẹ̀rọ, àti mímọ àwọn ohun tí a nílò fún onírúurú irú PCB, àwọn ilé-iṣẹ́ lè kọ́ ìyípo "apẹrẹ-ìfìdí-ìdámọ̀ràn" tí ó gbéṣẹ́ tí ó sì ṣeé gbẹ́kẹ̀lé. Èyí ń jẹ́ kí wọ́n lè lo ìdánilẹ́kọ̀ọ́ náà ní ọjà tí ó kún fún ìdíje gidigidi kí wọ́n sì borí ìdíje náà láti mú àwọn ọjà tí ó yọrí sí rere wá sí ọjà.
